Paramètres du produit
1. Exemple de modèle : NRV-VS-F1 30/40/50/63/75/90/110
2. Plage de rapport de transmission : 5~100 (modèles courants)
3. Puissance d'entrée : 0,12 kW ~ 18,5 kW
4. Couple de sortie : 15N·m~2500N·m
5. Vitesse d'entrée : ≤1800r/min (valeur recommandée)
6. Formulaire d'installation : Type de bride (interface de bride spéciale de type F1, adaptée au moteur standard B5/B14)
7. Efficacité : 75 % ~ 92 % (ajusté dynamiquement en fonction du rapport de transmission et de la charge)
8. Poids : 2,5 kg ~ 150 kg (augmente selon le modèle)
9. Niveau de protection : IP66 (résistance améliorée à la poussière et à l'eau)
10. Température de fonctionnement : -25 ℃ ~ 100 ℃ (la température de tolérance à court terme peut atteindre 120 ℃)

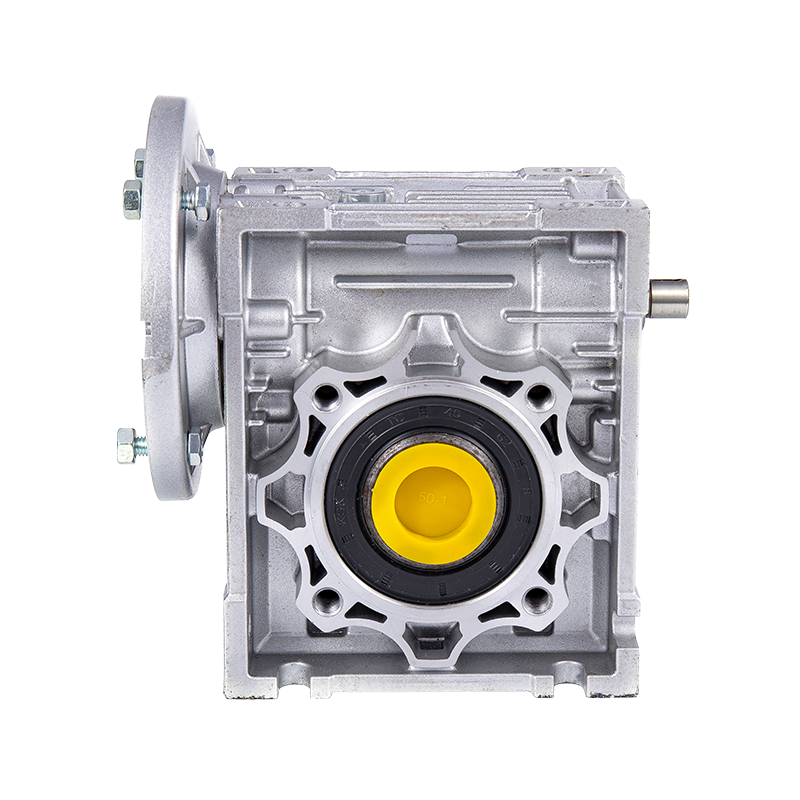

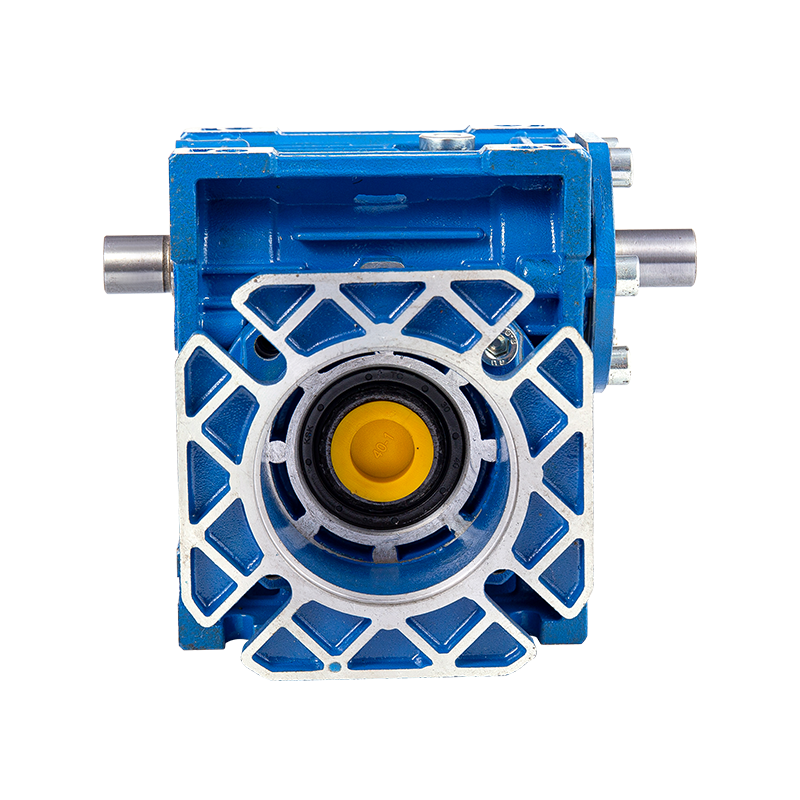

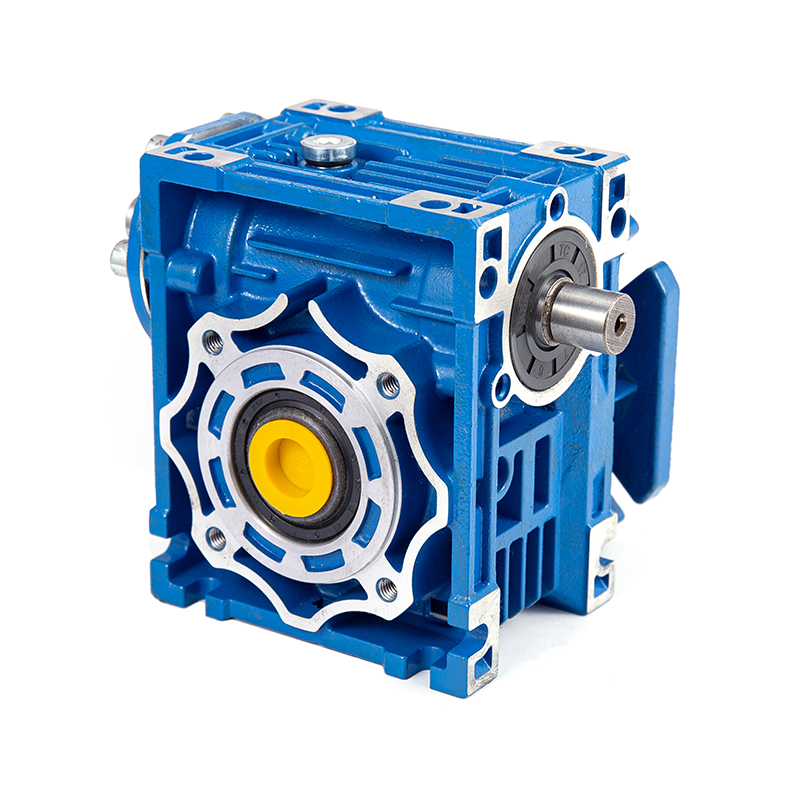

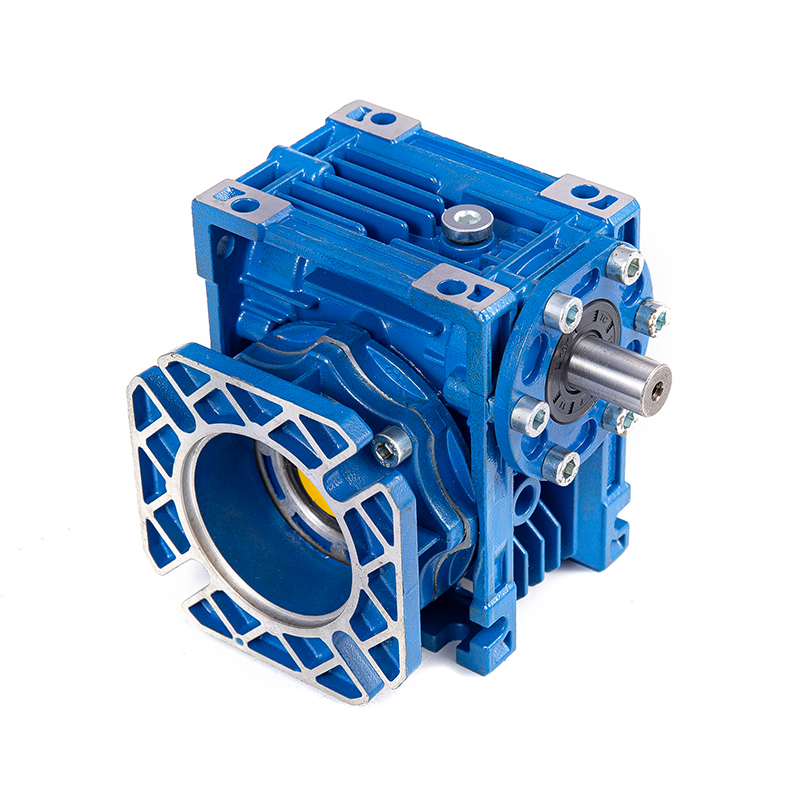

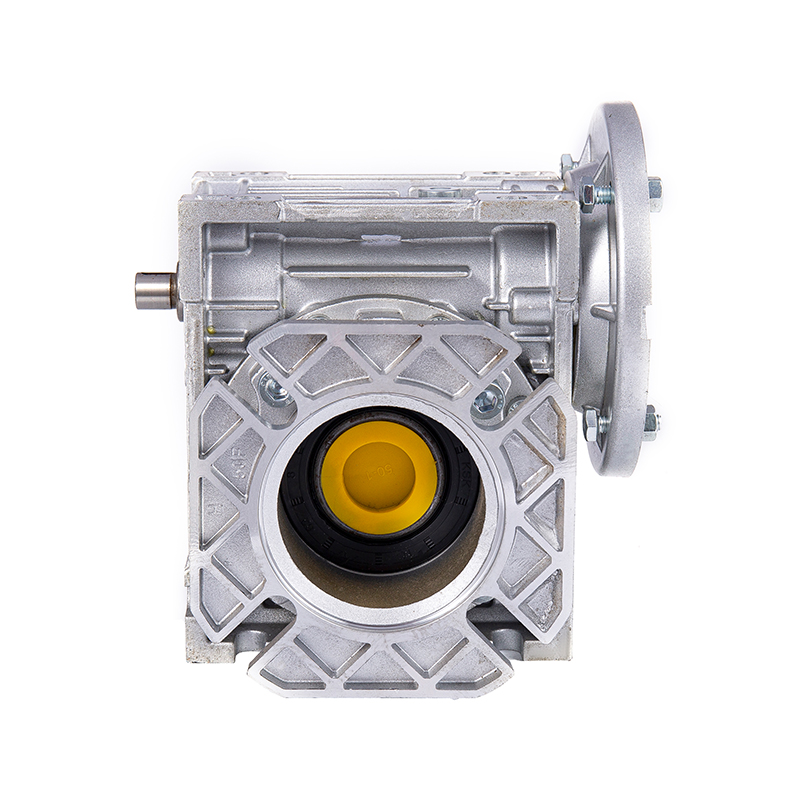

Le réducteur à vis sans fin NRV-VS-F1 est un dispositif de réduction de précision basé sur une transmission à vis sans fin, conçu pour des scénarios industriels de haute précision et de haute fiabilité.
Ses principales fonctionnalités comprennent :
- Structure d'engrenage à vis sans fin : La vis sans fin adopte un processus de trempe à haute fréquence en acier 45 # et la roue à vis sans fin utilise un matériau en bronze d'étain pour atteindre un équilibre entre haute résistance et résistance à l'usure.
- Interface à bride spéciale (type F1) : Optimisez la taille de la bride et la position des trous de boulons, adaptez-vous aux servomoteurs, aux moteurs pas à pas et aux moteurs asynchrones généraux, et réduisez le besoin d'adaptateurs d'installation.
- Extension modulaire : Prend en charge la configuration en série ou en parallèle à plusieurs étages et augmente de manière flexible le rapport de transmission et le couple de sortie.
- Conception de la lubrification : Graisse longue durée intégrée (lubrifiant alimentaire en option), adaptée aux environnements propres.
Automatisation industrielle : Entraînement d'articulation de bras robotisé, chaîne d'assemblage automatisée, plateforme de positionnement de précision.
- Nouveaux équipements énergétiques : Réglage du support de suivi photovoltaïque, système à pas variable de production d'énergie éolienne.
- Matériel médical : Mécanisme de rotation de la machine CT, module de transmission du robot chirurgical.
- Transformation alimentaire : Machine de remplissage aseptique, entraînement du réservoir de mélange, transmission de puissance des machines d'emballage.
- Transport ferroviaire : Entraînement de porte de sécurité de la plate-forme, réglage du système de ventilation du chariot.
1. Transmission de haute précision
- Le jeu d'engrènement de l'engrenage à vis sans fin est réglable (≤0,05 mm), adapté au contrôle de positionnement de précision.
2. Performances d'étanchéité améliorées
-Structure de joint labyrinthe à double lèvre pour empêcher les fuites de graisse et les contaminants externes de pénétrer.
3. Conception résistante aux hautes températures
- Le boîtier est fabriqué en alliage d'aluminium moulé sous pression ADC12, avec d'excellentes performances de dissipation thermique et prend en charge un fonctionnement à haute température à court terme.
4. Faible jeu et haute rigidité
- L'arbre de sortie est trempé et revenu, et la capacité de charge radiale est augmentée de 20 %, ce qui convient aux scénarios d'oscillation à forte charge.
5. Compatibilité intelligente
- Une interface d'encodeur ou un module de freinage en option peut être utilisé pour répondre aux exigences de contrôle en boucle fermée du système d'asservissement.
6. Vert et économe en énergie
- La conception optimisée des dents réduit la perte de friction et le taux d'efficacité énergétique global est augmenté à plus de 90 %.
7. Redondance de sécurité
- Double fonction autobloquante (frein électromagnétique mécanique autobloquant en option) pour assurer le stationnement sécuritaire des charges verticales.
Le processus technique du réducteur à vis sans fin intègre les trois avantages fondamentaux que sont les matériaux à haute résistance, le traitement de précision et la conception modulaire. Grâce à la cémentation et à la trempe, à la rectification d'engrenages CNC, à la structure à double joint et à d'autres processus innovants, il atteint un équilibre entre haute précision, haute fiabilité et adaptabilité environnementale. Le coût de son processus est relativement élevé, mais il convient aux scénarios industriels avec des exigences de performance strictes, tels que l'automatisation, les nouvelles énergies et les équipements médicaux.
Pour des offres exclusives et les dernières offres, inscrivez-vous en entrant votre adresse e-mail ci-dessous.
Introduction La précision, la stabilité et la contrôlabilité deviennent des indicateurs essentiels dans les systèmes de levage et de positionnement modernes. À mesure que les industries évoluent vers des flux de travail plus intelligents et plus efficaces, les d...
View MoreAujourd'hui, nous sommes heureux de charger un conteneur plein dans notre usine, c'est le premier conteneur exporté directement par notre service commercial. Depuis 2009, en tant que fabricant de réducteurs de boîtes de vitesses, notre usine est devenue un fournis...
View MoreDans les systèmes industriels modernes, réducteurs à vis sans fin jouent un rôle crucial dans l’obtention d’une transmission de couple élevée dans des espaces compacts. La sélection du réducteur à vis sans fin adapté à une application spécifique nécessite une com...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. est située dans le centre industriel et commercial de la Chine, à proximité de l'autoroute Shanghai-Hangzhou-Ningbo et de l'aéroport international de Xiaoshan, avec une situation géographique, des ressources techniques et un environnement culturel supérieurs. Les produits de l'entreprise sont bien vendus dans tout le pays et exportés vers l'Europe, l'Amérique, le Moyen-Orient, l'Asie du Sud et l'Australie. Après des années de développement rapide, la société est devenue une entreprise de base de la « ville natale des réducteurs » de Hangzhou, spécialisée dans la recherche et le développement, la production et la vente de Réducteurs de vitesse à vis sans fin NRV-VS-F1 .
1. Principaux avantages techniques du réducteur à vis sans fin NRV-VS-F1
Ce produit utilise une coque en alliage d'aluminium de haute qualité, qui présente les caractéristiques d'être belle, légère et ne rouille jamais. Il est largement utilisé dans l'industrie légère, l'industrie chimique, l'alimentation, l'emballage, les machines en verre, la céramique, les produits pharmaceutiques et autres industries, ainsi que diverses lignes d'automatisation de la production, lignes de convoyeurs, lignes d'assemblage, etc. qui nécessitent une régulation de vitesse.
2. Conception d'optimisation de l'efficacité de la transmission
Engrenage précis de la vis sans fin et de l'engrenage : une technologie de meulage de haute précision est utilisée pour garantir un engrènement étroit entre la vis sans fin et la roue à vis sans fin, réduire les pertes par friction et améliorer l'efficacité de la transmission (généralement jusqu'à 90 % ou plus).
Conception à faible jeu : optimise l'appariement des paires d'engrenages, réduit le jeu de retour et convient aux équipements d'automatisation ayant des exigences de positionnement de haute précision.
Technologie de lubrification : une lubrification par graisse ou par bain d'huile haute performance est utilisée pour réduire l'augmentation de la température de fonctionnement et prolonger la durée de vie.
3. Caractéristiques autobloquantes et leurs applications
Fonction autobloquante unidirectionnelle : la conception spéciale de l'angle d'hélice de la vis sans fin et de l'engrenage permet à la vis sans fin d'entraîner la roue à vis sans fin, mais la roue à vis sans fin ne peut pas entraîner la vis sans fin en marche arrière, ce qui convient aux scénarios anti-inversion (tels que les ascenseurs, les bandes transporteuses, etc.).
Sûr et fiable : en cas de panne de courant ou d'arrêt d'urgence, la fonction autobloquante peut empêcher la charge de glisser vers le bas et améliorer la sécurité de l'équipement.
Industries applicables : machines d’emballage alimentaire, lignes d’assemblage automatisées, lignes de production de verre, etc., où un positionnement précis anti-rétraction est requis.
4. Compétitivité de l'industrie
En tant que fabricants de réducteurs de vitesse à vis sans fin NRV-VS-F1 personnalisés et fournisseurs chinois de réducteurs de vitesse à vis sans fin NRV-VS-F1, les produits de Hangzhou Yinhang Reduction Gears Co., Ltd. sont largement reconnus sur les marchés nationaux et étrangers en raison de leurs avantages tels que la légèreté, la résistance à la corrosion et le faible bruit. Ils sont particulièrement adaptés aux industries ayant des exigences d'hygiène élevées telles que la qualité alimentaire et la qualité médicale.
Guide d'application et de sélection typique des réducteurs à vis sans fin série NRV-VS-F1 dans l'automatisation industrielle
Hangzhou Yinhang Reduction Gears Co., Ltd. est située dans le centre industriel et commercial de la Chine, à proximité de l'autoroute Shanghai-Hangzhou-Ningbo et de l'aéroport international de Xiaoshan, avec une situation géographique, des ressources techniques et un environnement culturel supérieurs. Les produits de l'entreprise sont bien vendus dans tout le pays et exportés vers l'Europe, l'Amérique, le Moyen-Orient, l'Asie du Sud et l'Australie. Après des années de développement constant, elle est devenue une entreprise de base dans la « ville natale des réducteurs » de Hangzhou, spécialisée dans la production et la fourniture personnalisées de réducteurs à vis sans fin NRV-VS-F1.
Cette série de produits utilise des coques en alliage d'aluminium de haute qualité, avec les avantages d'être belles, légères et ne rouillent jamais. Il est largement utilisé dans l'industrie légère, l'industrie chimique, l'alimentation, l'emballage, les machines en verre, la céramique, les produits pharmaceutiques et autres industries, ainsi que diverses lignes d'automatisation de la production, lignes de convoyeur, lignes d'assemblage, etc. qui nécessitent une régulation de vitesse, et est bien accueilli par les clients.
1. Applications typiques du réducteur à vis sans fin NRV-VS-F1
Machines d'emballage alimentaire
Applicable aux machines de remplissage, aux machines à sceller, aux machines à étiqueter, etc. La coque en alliage d'aluminium répond aux exigences d'hygiène de qualité alimentaire, est résistante à la corrosion et facile à nettoyer.
Ligne de production automatisée
Fournit une régulation de vitesse stable dans les chaînes de montage, les bandes transporteuses et les systèmes de tri pour garantir une transmission précise et un fonctionnement silencieux.
Équipements en verre et céramique
Utilisé dans les machines de précision telles que la coupe et le meulage des bords, les caractéristiques autobloquantes de l'engrenage à vis sans fin empêchent l'inversion de charge et améliorent la sécurité.
Équipement pharmaceutique et chimique
Les matériaux résistants à la corrosion conviennent aux environnements humides ou chimiques, tels que les mélangeurs, les équipements de remplissage, etc.
Système logistique léger
Obtenez une transmission de puissance efficace dans les machines de tri et les plates-formes élévatrices, et la conception légère réduit la charge de l'équipement.
2. Facteurs clés de sélection
Exigences de charge et de couple
Sélectionnez le modèle approprié en fonction du couple (N·m) requis par l'équipement pour éviter les surcharges ou le gaspillage d'énergie.
Plage de rapport de réduction
La série NRV-VS-F1 offre une variété de rapports de réduction (tels que 5:1 à 100:1), qui doivent correspondre aux exigences de vitesse et de sortie du moteur.
Méthode d'installation
Installation à bride de support (NRV) ou verticale (NRV-VS) pour s'adapter aux différentes configurations d'espace.
Adaptabilité environnementale
Le boîtier en alliage d'aluminium convient aux environnements humides et poussiéreux, et le niveau de protection (tel que IP65) peut être personnalisé pour des conditions de travail particulières.
Efficacité énergétique et maintenance
L'efficacité de la transmission par engrenage à vis sans fin est d'environ 70 % à 90 % et une lubrification régulière est nécessaire pour un fonctionnement à long terme (une graisse de qualité alimentaire est recommandée).
3. Avantages de personnalisation de Hangzhou Yinhang
Conception flexible : prend en charge la personnalisation des diamètres d'arbre et des tailles de bride non standard pour répondre aux besoins d'intégration d'équipements spéciaux.
Certification mondiale : conforme aux normes ISO 9001, et certains modèles ont passé la certification CE pour garantir la conformité à l'exportation.
Réponse rapide : S'appuyer sur la chaîne d'approvisionnement du delta du fleuve Yangtze, fournissant un service à guichet unique, de la sélection au service après-vente.
