Transmission par réducteurs à vis sans aileron est une technologie fondamentale dans la transmission mécanique de puissance, largement utilisée dans les industries nécessitant des taux de réduction élevés dans des espaces compacts. Contrairement aux systèmes conventionnels à engrenages hélicoïdaux ou droits, une transmission à vis sans fin repose sur une action de glissement unique entre une vis sans fin (vis) et une roue à vis sans fin (engrenage). Cette conception permet un transfert de couple à angle droit, souvent avec un seul étage de réduction, tout en offrant des avantages inhérents tels que la réduction du bruit et la capacité d'auto-verrouillage.

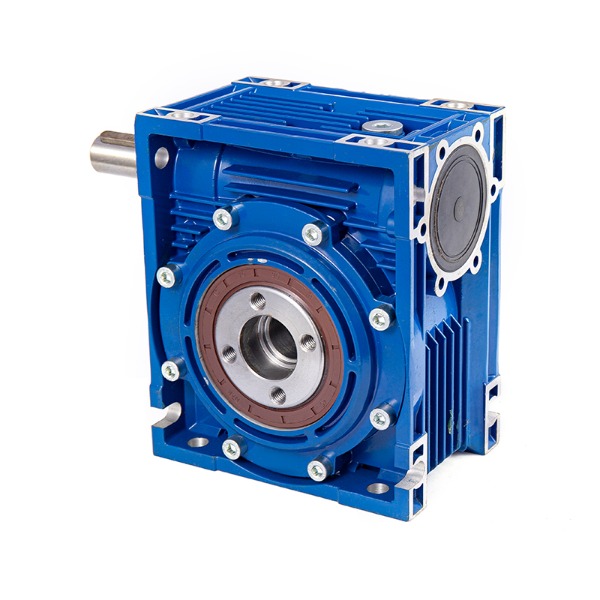

Une transmission à vis sans fin se compose de deux composants principaux : la vis sans fin en acier trempé (entrée) et la roue à vis sans fin en bronze ou en fonte (sortie). La vis sans fin comporte un ou plusieurs filetages hélicoïdaux qui engagent les dents de la roue. Lorsque la vis sans fin tourne, ses filets poussent les dents de la roue, ce qui fait tourner la roue. L'axe de la vis sans fin est perpendiculaire à l'axe de la roue, créant une configuration d'entraînement à 90 degrés.
La caractéristique mécanique clé est que le mouvement est principalement transmis de la vis sans fin à la roue, mais qu'il n'est pas facilement inversé. Cela se produit parce que l'angle de frottement entre les surfaces coulissantes dépasse généralement l'angle d'attaque de la vis sans aileron, créant un effet d'autoblocage. Cela rend la transmission des réducteurs à vis sans fin idéale pour les palans, les ascenseurs et les systèmes de convoyeurs où le maintien de la charge est critique.
Comprendre les avantages et les inconvénients aide les ingénieurs à sélectionner les solutions de variateur appropriées. Ci-dessous un CV succinct :
| Caractéristique | Avantage | Limitation |
|---|---|---|
| Rapport de réduction | Jusqu'à 100:1 en une seule étape | Efficacité inférieure (50 à 85 %) par rapport aux engrenages hélicoïdaux |
| Niveau de bruit | Fonctionnement très silencieux | Nécessite une lubrification précise |
| Autobloquant | Présente la conduite arrière dans de nombreux modèles | Pas fiable en cas de vibration ou de vitesse élevée |
| Densité de couple | Couple élevé dans une petite enveloppe | Génère plus de chaleur |
| Durée de vie | Longtemps s’il est correctement évalué | Usure des roues en bronze avec une mauvaise lubrification |
En raison de leur forme compacte et de leurs rapports de réduction élevés, les systèmes de transmission à vis sans fin apparaissent dans de nombreux secteurs :
Lors de la sélection d’une transmission à vis sans fin pour une tâche spécifique, les ingénieurs doivent évaluer :
| Paramètre | Considérations |
|---|---|
| Vitesse d'entrée | Des vitesses plus élevées (> 1 500 tr/min) diminuent l’efficacité et augmentent la charge thermique |
| Couple de sortie | Doit inclure des facteurs de service pour les charges de choc ou les démarrages fréquents |
| Distance centrale | Déterminer la taille globale et la capacité de couple |
| Rapport de démultiplication | Normes de rapports : 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Type de lubrification | Huiles synthétiques PAO ou minérales avec additifs EP |
| Position de montage | Monté sur pied, sur bride ou sur arbre ; affecter la conception du niveau d'huile |
L'action de glissement dans une transmission à vis sans aileron génère plus de friction que les engrenages à contact roulant. L'efficacité dépend fortement de l'angle d'attaque et de la viscosité du lubrifiant. Pour les vis sans fin à démarrage unique (faible angle d'attaque), l'efficacité peut chuter jusqu'à 50 à 60 % – mais l'autoverrouillage est plus fiable. Les vers multi-démarrages (plus de fils) améliorent l'efficacité de 75 à 85 % mais diminuent ou entraînent l'auto-verrouillage.
Pour gérer la puissance thermique, les fabricants conçoivent souvent des boîtiers dotés de nervures de refroidissement ou intègrent un refroidissement par ventilateur pour les applications à service continu. Une sélection d'huile et des intervalles de changement appropriés sont essentiels, car un lubrifiant dégradé accélère l'usure des roues en bronze.
Un montage correct prolonge la durée de vie. Les principales lignes directrices comprennent :
Alignement : Un désalignement entre les arbres d’entrée et de sortie provoque un contact irrégulier des dents et une défaillance anormale.
Paramètres du jeu : Certaines conceptions de transmission de boîtes de vitesses à vis sans fin permettent un réglage de l'entraxe pour compenser l'usure.
Position du reniflard : Installez le reniflard sur le point le plus élevé dans l'orientation de montage final pour éviter les fuites d'huile.
Premier rodage : Une courte période de rodage (2 à 4 heures à 50 % de charge) est recommandée avant le fonctionnement à pleine charge.
Calendrier de vidange d'huile : Premier changement après 100-200 heures (pour une boîte de vitesses neuve), puis toutes les 2500 heures ou annuellement.
Q1 : Une transmission à vis sans fin est-elle toujours autobloquante ?
Non. L’autoblocage dépend du coefficient de frottement, de l’angle d’attaque et de l’état de surface. En règle générale, les vis sans fin à démarrage unique avec des angles d'attaque inférieurs à 5-6° assurent un autoverrouillage dans des conditions statiques. Les vers à démarrages multiples ou les conceptions à haut rendement se verrouillent rarement automatiquement. Vérifiez toujours avec les données du fabricant.
Q2 : Pourquoi les roues à vis sans fin sont-elles généralement en bronze ?
Le bronze possède d'excellentes propriétés antigrippantes contre l'acier trempé et peut incorporer de petits débris sans endommager la vis sans fin. Son faible coefficient de frottement dans des conditions limites de lubrification est essentiel pour le contact glissant dans une transmission à vis sans aileron.
Q3 : Une transmission à vis sans fin peut-elle être rétro-entraînement manuellement ?
Dans les conceptions autobloquantes, la marche arrière est impossible ou nécessite un couple inverse très élevé. Pour les modèles non autobloquants, une rotation manuelle inverse peut être possible mais n'est pas recommandée sans systèmes de freinage en raison d'une accélération incontrôlée.
Q4 : Quelle est la durée de vie typique d'une transmission à vis sans fin ?
Avec une lubrification appropriée et dans les limites des charges nominales, 15 000 à 25 000 heures de fonctionnement sont courantes avant qu’une perte d’efficacité significative ne se produise. L'usure des roues est le facteur limitant habituel. La mesure périodique du jeu permet de prédire la durée de vie restante.
Q5 : Comment puis-je augmenter l’efficacité d’un entraînement à vis sans fin existant ?
Passez à un lubrifiant synthétique polyalphaoléfine (PAO) ou polyglycol conçu pour les engrenages à vis sans fin. Assurez-vous que le niveau d’huile est correct. Réduisez la vitesse d’entrée si possible. Cependant, notez qu'une efficacité plus élevée réduit généralement la capacité d'auto-verrouillage.
