Dans le monde de la transmission mécanique de puissance, peu d'appareils offrent la même combinaison de simplicité, de compacité et de multiplication de couple qu'un réducteur de vitesse à vis sans fin . Que vous soyez un étudiant en ingénierie, un technicien de maintenance ou un amateur construisant votre première machine automatisée, comprendre ce composant essentiel vous aidera à prendre de meilleures décisions en matière de conception et d'approvisionnement.

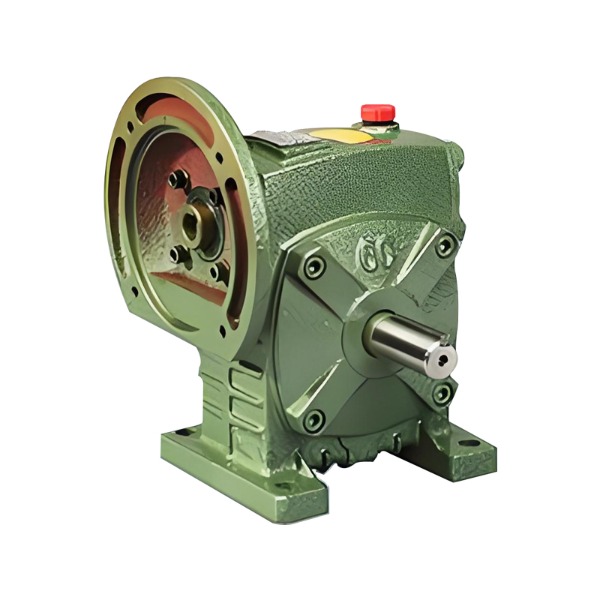

Un réducteur de vitesse à vis sans fin est un dispositif mécanique qui réduit la vitesse de rotation tout en augmentant le couple. Il se compose de deux éléments principaux : une vis sans fin (qui ressemble à une vis) et une roue à vis sans fin (un engrenage à dents hélicoïdales). Le ver est l’élément moteur ; la roue à vis sans fin est le composant entraîné.
Contrairement aux trains d'engrenages conventionnels où les arbres sont parallèles, un réducteur de vitesse à vis sans fin transmet généralement le mouvement entre des arbres perpendiculaires et non sécants. Cette configuration à angle droit permet d'économiser de l'espace et permet des conceptions de machines compactes.
Le principe de fonctionnement est d’une simplicité trompeuse. Lorsque la vis sans fin tourne, ses filets hélicoïdaux poussent contre les dents de la roue à vis sans fin. Étant donné que le filetage de la vis sans fin est essentiellement un plan continu et incliné enroulé autour d’un cylindre, chaque rotation complète de la vis sans fin fait avancer la roue à vis sans fin d’une seule dent (ou d’une fraction de dent).
Cette géométrie crée un rapport de réduction élevé en une seule étape. Par exemple, si la vis sans fin a un seul départ (un filetage continu), un tour complet de la vis sans fin déplace la roue à vis sans fin d'une dent. Si la roue a 50 dents, l'arbre de sortie tourne à 1/50ème de la vitesse d'entrée.
Comportements mécaniques clés :
Important : Tous les lecteurs à vis sans fin ne sont pas autobloquants. La condition d'autoblocage dépend de l'angle d'attaque et du coefficient de frottement. En règle générale : un angle d'attaque inférieur à environ 5 à 6 degrés permet généralement un comportement autobloquant.
Comprendre les pièces aide au dépannage et à la sélection. Vous trouverez ci-dessous une répartition simple :
| Composant | Fonction |
|---|---|
| Ver (entrée) | Un arbre en acier trempé avec des filetages hélicoïdaux ; se connecte au moteur. |
| Roue à vis sans fin (sortie) | Un engrenage en bronze ou en laiton qui s'engrène avec la vis sans fin ; réduit la vitesse et augmente le couple. |
| Logement | Enferme le jeu d'engrenages, retient le lubrifiant et maintient l'alignement de l'arbre. |
| Roulements | Supporte les arbres d'entrée et de sortie, réduisant ainsi la friction et l'usure. |
| Joints et garnitures | Empêche les fuites de lubrifiant et empêche les contaminants d'entrer. |
| Système de lubrification | Généralement à bain d’huile ou à circulation forcée ; indispensable à la dissipation de la chaleur. |
Le choix des matériaux est délibéré : la vis sans fin est en acier dur, tandis que la roue est en bronze plus tendre. Cette association de matériaux différents réduit le grippage et permet à la roue la plus souple de se conformer légèrement à la vis sans fin, améliorant ainsi la zone de contact et la répartition de la charge.
L'une des caractéristiques déterminantes d'un réducteur de vitesse à vis sans fin est la capacité d'atteindre des rapports de réduction élevés dans un espace compact. Les unités à un étage offrent généralement des ratios de 5:1 à 100:1. Les unités à deux étages peuvent dépasser 1000:1.
Cependant, cette forte réduction s’accompagne d’un compromis : l’efficacité. La vis sans fin glissant contre la roue au lieu de rouler, les pertes par frottement sont importantes. Les plages d'efficacité typiques sont :
À titre de comparaison, un réducteur à engrenage droit avec un rapport similaire pourrait atteindre une efficacité de 95 %, mais il n'offrira pas d'autoverrouillage ni la même disposition compacte à angle droit.
Les ingénieurs et les concepteurs choisissent les réducteurs de vitesse à vis sans fin pour plusieurs avantages tangibles :
Forte réduction en une seule étape
D'autres types d'engrenages nécessitent souvent deux ou trois étages pour correspondre à la réduction d'un étage à vis sans fin. Cela réduit le nombre de pièces, le temps d’assemblage et la taille globale de l’équipement.
Transmission de puissance à angle droit
Lorsqu'un moteur doit être monté perpendiculairement à l'arbre mené, un réducteur de vitesse à vis sans fin résout le problème de configuration sans engrenages coniques supplémentaires ni supports complexes.
Capacité d'auto-verrouillage
Dans les applications de levage (par exemple, ascenseurs, crics, convoyeurs inclinés), la fonction d'autoverrouillage empêche la rotation inverse lorsque l'alimentation est coupée. Celui-ci agit comme un frein mécanique, améliorant ainsi la sécurité.
Fonctionnement silencieux et fluide
L'engagement coulissant continu produit moins de vibrations et de bruit par rapport à certains autres types d'engrenages, en particulier à des vitesses modérées.
Tolérance de surcharge
De légers désalignements ou surcharges momentanées sont mieux tolérés car le matériau de la roue à vis sans fin (bronze) peut se déformer élastiquement sans rupture fragile.
Aucune technologie n’est parfaite. Un réducteur de vitesse à vis sans fin présente plusieurs contraintes qui doivent être prises en compte dans la conception du système.
Efficacité inférieure
Comme mentionné, la friction réduit l’efficacité, en particulier à des ratios plus élevés. Cela signifie qu'une plus grande quantité d'énergie est perdue sous forme de chaleur, ce qui peut nécessiter un refroidissement supplémentaire dans les applications à service continu.
Génération de chaleur
Une chaleur excessive dégrade le lubrifiant et peut endommager les joints ou provoquer une dilatation thermique des composants. Les ingénieurs doivent calculer les limites de puissance thermique, et pas seulement les limites de couple mécanique.
Vitesse d'entrée limitée
Des vitesses d'entrée élevées (au-dessus de 3 000 à 4 000 tr/min) peuvent entraîner une surchauffe et une usure rapide. Les réducteurs à vis sans fin conviennent mieux aux vitesses d'entrée modérées des moteurs à courant alternatif, des servomoteurs ou des moteurs hydrauliques.
Contrecoup
Bien que les entraînements à vis sans fin puissent être fabriqués avec un faible jeu (grades de précision), les unités commerciales standard ont un jeu plus élevé que les réducteurs droits ou planétaires de haute qualité. Cela est important pour les applications de positionnement précis telles que les tables rotatives CNC.
Vous rencontrez des réducteurs de vitesse à vis sans fin dans de nombreuses machines quotidiennes et industrielles. Vous trouverez ci-dessous des exemples courants regroupés par fonction.
| Domaine d'application | Cas d'utilisation typique |
|---|---|
| Manutention des matériaux | Entraînements à bande transporteuse, palettiseurs, tables élévatrices |
| Automobile | Vitres électriques, dispositifs de réglage des sièges, systèmes de direction |
| Machines industrielles | Mélangeurs, agitateurs, tables d'indexation, équipements de conditionnement |
| Matériel de levage | Palans, treuils, vérins, plateformes élévatrices |
| Agriculture | Vis à grains, mélangeuses d'aliments, systèmes d'irrigation |
| Portails et barrières | Portails à flèche, portails coulissants, barrières de stationnement |
Dans chacun de ces exemples, l'exigence clé est généralement un couple élevé à faible vitesse, parfois avec une exigence d'autoverrouillage ou des contraintes d'espace.
Choisir la bonne unité pour votre machine implique bien plus que de simples rapports et couples. Suivez cette séquence logique :
Étape 1 – Définir les exigences d’entrée et de sortie
Étape 2 – Déterminer le facteur de service
En fonction du type de charge (uniforme, choc modéré, choc important) et des heures de fonctionnement quotidiennes. Multipliez votre couple requis par le facteur de service pour obtenir le couple de conception.
Étape 3 – Vérifiez le ratio
Divisez la vitesse d'entrée par la vitesse de sortie. Sélectionnez le rapport standard disponible le plus proche.
Étape 4 – Vérifier la capacité thermique
Assurez-vous que le réducteur peut dissiper la chaleur sans dépasser l’augmentation de température autorisée. Dans le cas contraire, envisagez une unité plus grande, un refroidissement externe ou une lubrification forcée.
Étape 5 – Confirmer l'orientation de montage
Les réducteurs à vis sans fin sont souvent remplis d'huile jusqu'à un niveau spécifique. Le montage à l'envers ou à un angle non standard peut nécessiter des modifications de lubrification spéciales.
Étape 6 – Vérifiez les exigences d’autoverrouillage
Si la prévention du retour en arrière est essentielle, confirmez auprès du fabricant que l'angle d'attaque et les conditions de friction sélectionnés garantissent un auto-verrouillage sous votre charge et votre température de fonctionnement.
Une lubrification adéquate est le facteur le plus important pour la longévité d’un réducteur de vitesse à vis sans fin. Le contact glissant génère de la chaleur et des contraintes de cisaillement auxquelles les huiles pour engrenages ordinaires ne peuvent pas résister.
Guide de sélection des lubrifiants :
Liste de contrôle d'entretien :
Les signes de problème incluent : une chaleur excessive du boîtier (au-dessus de 200 °F / 93 °C), une augmentation des vibrations ou une odeur sombre et brûlée provenant du lubrifiant.
Q1 : Un réducteur de vitesse à vis sans fin est-il réversible ?
R : Pas normalement. La plupart des unités standard ne peuvent pas être reculées en raison du verrouillage automatique. Les conceptions spéciales à faible friction (par exemple, avec des roulements à rouleaux sur la vis sans fin) peuvent être réversibles, mais elles sont moins courantes.
Q2 : Pourquoi les roues à vis sans fin sont-elles en bronze ?
R : Le bronze possède d'excellentes propriétés anti-grippage contre l'acier trempé, ainsi qu'une bonne conformabilité et une bonne résistance à la corrosion. Le bronze d'aluminium ou le bronze au phosphore sont des choix typiques.
Q3 : Puis-je utiliser un réducteur de vitesse à vis sans fin pour un service continu ?
R : Oui, mais vous devez calculer la cote thermique. Pour un fonctionnement 24h/24 et 7j/7, choisissez une taille de châssis plus grande que celle suggérée par le calcul du couple mécanique pur, ou ajoutez un refroidissement forcé.
Q4 : Quelle est la différence entre un réducteur à vis sans fin et un réducteur planétaire ?
R : Un réducteur planétaire offre une efficacité plus élevée et un jeu plus faible, mais ne dispose pas d'autoverrouillage et est généralement plus cher pour les rapports de réduction élevés. Un réducteur à vis sans fin est plus simple, autobloquant et plus compact pour les applications à angle droit.
Un réducteur de vitesse à vis sans fin est une solution robuste, compacte et polyvalente pour réduire la vitesse tout en multipliant le couple, en particulier lorsque vous avez besoin d'une disposition à angle droit ou d'une protection anti-retour passive. Bien que son efficacité soit inférieure à celle de certains autres types d'engrenages, les avantages d'une réduction élevée en un seul étage, d'un fonctionnement silencieux et d'un autoverrouillage inhérent le rendent indispensable dans des secteurs allant de la manutention aux systèmes automobiles.
Lors de la sélection d'une unité, concentrez-vous sur trois facteurs critiques : le rapport de réduction, la capacité thermique et le type de lubrification. Avec une sélection et un entretien appropriés, un réducteur de vitesse à vis sans fin de qualité fournira des années de service fiable.
