Problèmes courants liés aux transmissions à vis sans fin et comment les résoudre

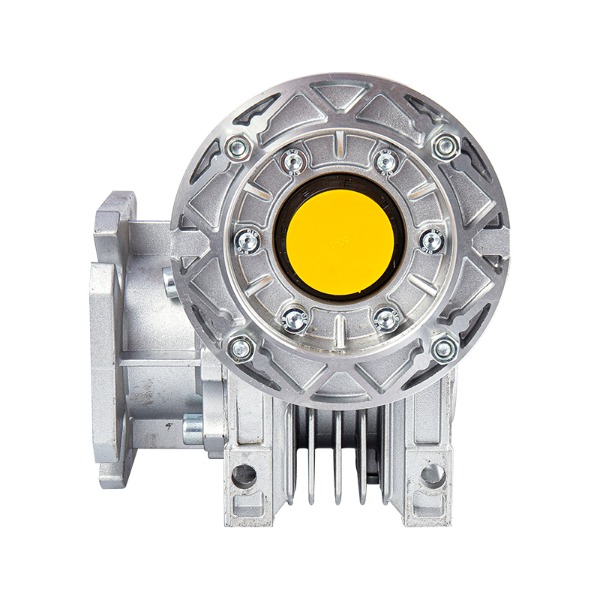

Transmission par réducteurs à vis sans fin Les systèmes sont largement utilisés dans les machines industrielles, les systèmes de convoyeurs, les ascenseurs et les équipements d'automatisation en raison de leur conception compacte, de leurs taux de réduction élevés et de leur fonctionnement silencieux. Cependant, comme tout dispositif mécanique de transmission de puissance, ils sont sujets à des pannes spécifiques. Comprendre ces problèmes courants et savoir comment les résoudre peut améliorer considérablement la fiabilité et la durée de vie.

Usure excessive de la roue à vis sans fin

La défaillance la plus courante dans une transmission à vis sans fin est l’usure accélérée de la roue à vis sans fin en bronze. Cela se produit en raison du frottement de glissement entre la vis sans fin en acier trempé et la roue en bronze plus tendre. Une lubrification inappropriée, un désalignement ou une surcharge augmentent considérablement les taux d'usure.

Symptômes :

• Jeu accru
• Fonctionnement bruyant (grincement ou grincement)
• Particules métalliques dans le lubrifiant
• Couple de sortie réduit

Correctifs :

• Remplacez la roue à vis sans fin usée et inspectez la vis sans fin pour déceler tout dommage.
• Utilisez la viscosité et le type de lubrifiant corrects (généralement des huiles pour engrenages EP ou synthétiques).
• Assurer le bon alignement des arbres d’entrée et de sortie.
• Évitez les charges de choc et les démarrages et arrêts fréquents à pleine charge.

Surchauffe

La génération de chaleur est inhérente à la transmission des réducteurs à vis sans fin en raison du contact glissant. Cependant, une température excessive (au-dessus de 80 à 90 °C) dégrade le lubrifiant, augmente l'usure et peut entraîner une défaillance du joint. La surchauffe résulte souvent de températures ambiantes élevées, d'un fonctionnement continu à pleine charge ou d'un volume d'huile insuffisant.

Symptômes :

• Boîtier trop chaud au toucher
• Odeur d'huile ou décoloration
• Fuite d'huile au-delà des joints
• Efficacité réduite

Correctifs :

• Vérifiez le niveau d'huile et faites l'appoint si nécessaire.
• Passez à une huile synthétique de qualité supérieure avec une meilleure stabilité thermique.
• Ajoutez des ailettes de refroidissement externes ou un ventilateur à ventilation forcée.
• Réduisez le facteur de service (vitesse d’entrée ou charge inférieure).

Conseil de pro : Dans les applications à service continu, la surveillance de la température de l'huile avec un simple thermocouple peut éviter une panne catastrophique.

Fuite d'huile

Les fuites d’huile sont une nuisance persistante dans les unités de transmission des boîtes de vitesses à vis sans fin. Les points de fuite courants comprennent les joints d’arbre d’entrée/sortie, les surfaces de contact du boîtier et les évents. Les fuites gaspillent non seulement le lubrifiant, mais permettent également la pénétration des contaminants.

Symptômes :

• Flaques d'eau sous la boîte de vitesses
• Niveau d'huile bas après une courte opération
• Humidité visible autour des joints ou des joints

Correctifs :

• Remplacez les joints d’arbre usés – assurez-vous que la surface de l’arbre n’est pas rayée.
• Appliquez du mastic anaérobie sur les joints du boîtier pendant le remontage.
• Nettoyez ou remplacez les reniflards obstrués pour éviter l'accumulation de pression.
• Évitez de trop remplir; suivez le niveau de remplissage du fabricant.

Vibrations et bruit excessifs

Alors que la transmission des boîtes de vitesses à vis sans fin fonctionne plus silencieusement que les boîtes de vitesses hélicoïdales ou droites, des vibrations ou des cliquetis inhabituels indiquent un problème. Les causes vont de la défaillance des roulements, au désalignement de l'arbre à vis sans fin ou aux dents d'engrenage endommagées.

Symptômes :

• Cognements ou grondements cycliques
• Oscillation visible de l'arbre
• Lectures de l'accéléromètre dépassant la ligne de base normale

Correctifs :

• Vérifier l'alignement de l'accouplement entre l'entrée du moteur et de la boîte de vitesses.
• Inspecter les roulements pour déceler des piqûres ou des dommages à la cage ; remplacer si nécessaire.
• Vérifiez que le jeu axial de l'arbre à vis sans fin est conforme aux spécifications (généralement 0,05 à 0,15 mm).
• Serrez les boulons de fondation pour éliminer la résonance.

Défaillance prématurée des roulements

Les roulements soutiennent l'arbre à vis sans fin et l'arbre de la roue à vis sans fin. Dans une transmission à vis sans fin, les butées sur l'arbre à vis sans fin résistent à des charges axiales élevées. Une lubrification inadéquate, une contamination ou des erreurs de précharge entraînent une défaillance précoce des roulements.

Symptômes :

• Rugosité lors de la rotation manuelle de l'arbre d'entrée
• Vibrations à haute fréquence
• Bruit métallique pendant le fonctionnement

Correctifs :

• Remplacez les roulements par la même classe de précision (par exemple, P6 ou P5).
• Utilisez une précharge correcte – une précharge excessive provoque une surchauffe ; trop peu provoque du jeu.
• Améliore la filtration du lubrifiant pour éliminer les particules > 20 μm.
• Assurez-vous que les alésages du boîtier ne sont pas usés ou déformés.

Contamination et dégradation des lubrifiants

La durée de vie du lubrifiant dans les transmissions des réducteurs à vis sans fin est plus courte que dans les autres types d'engrenages en raison des températures de fonctionnement plus élevées et de l'action de glissement. Les infiltrations d’eau, l’oxydation et la contamination par des particules sont courantes.

Symptômes :

• Huile laiteuse ou trouble (eau)
• Noir, odeur de brûlé (oxydation)
• Dépôts de boues à l’intérieur du logement

Correctifs :

• Effetuez des vidanges d'huile à intervalles réguliers (généralement toutes les 2 500 à 5 000 heures).
• Utilisez des huiles synthétiques PAO ou PAG conçues pour les entraînements à vis sans fin.
• Installez des reniflards déshydratants pour empêcher l’entrée d’humidité.
• Prélevez périodiquement des échantillons d’huile pour analyse en laboratoire.

Augmentation du jeu avec le temps

Le jeu initial dans une transmission à vis sans fin est nécessaire à la formation du film d’huile et à la dilatation thermique. Cependant, un jeu excessif réduit la précision du positionnement et provoque des charges d'impact. Une augmentation progressive du jeu indique une usure des dents de la roue à vis sans fin.

Symptômes :

• Mauvaise répétabilité dans les applications servo
• Claquements lors d'une inversion de direction
• Relâchement ressenti lors de l'oscillation de l'arbre de sortie

Correctifs :

• Pour les conceptions à vis sans fin divisées, ajustez la position axiale de la vis sans fin pour réduire le jeu.
• Remplacez la roue à vis sans fin si l'usure des dents dépasse 15 % de l'épaisseur d'origine.
• Dans les boîtes de vitesses non réglables, pensez à remplacer l'ensemble du train d'engrenages.
• Évitez les cycles de charge inverse répétés si la précision est essentielle.

Liste de contrôle de maintenance préventive pour la transmission des boîtes de vitesses à vis sans fin

Pour maximiser la durée de vie, mettez en œuvre la routine suivante :

• Hebdomadaire : Inspection visuelle des fuites, des bruits inhabituels et de la température du boîtier.
• Mensuel : Vérifiez le niveau d'huile et faites l'appoint avec le même type de lubrifiant.
• Trimestriel : Échantillonner l'huile pour déceler toute contamination ; un reniflard propre.
• Annuellement : Mesurer le jeu et le jeu axial des roulements ; Remplacez l'huile quelle que soit l'état si elle fonctionne à >80 °C.
• Tous les 2 ans : Démonter, nettoyer, inspecter le motif de contact de la vis sans fin et de la roue, remplacer les joints.

Conclusion

Les systèmes de transmission des réducteurs à vis sans fin sont robustes et fiables lorsqu’ils sont correctement entretenus. Les problèmes les plus courants (usure, surchauffe, fuites, vibrations, défaillance des roulements, dégradation du lubrifiant et jeu) peuvent être évités grâce à une sélection correcte du lubrifiant, une inspection régulière et des réparations rapides. En comprenant les causes profondes et en appliquant les correctifs décrits ci-dessus, les équipes de maintenance peuvent réduire les temps d'arrêt imprévus de 50 % ou plus et prolonger considérablement la durée de vie des boîtes de vitesses. Consultez toujours le manuel de l'équipement d'origine pour connaître les tolérances spécifiques et les qualités de lubrifiant, et n'oubliez pas : dans les entraînements à vis sans fin, la température est le meilleur indicateur de santé.
