Réducteurs à vis sans fin par rapport aux autres types d'engrenages : avantages et inconvénients

Dans le monde des systèmes de transmission mécanique, le choix du bon type de boîte de vitesses est crucial pour garantir l'efficacité, la durabilité et les performances. Parmi les différents types d'engrenages, réducteurs à vis sans fin se distinguent par leur conception unique et leurs applications spécifiques. Cependant, il est essentiel de comprendre comment les réducteurs à vis sans fin se comparent à d'autres types d'engrenages tels que les engrenages droits, les engrenages hélicoïdaux et les engrenages coniques afin de déterminer la meilleure solution pour vos besoins.

Que sont les réducteurs à vis sans fin ?

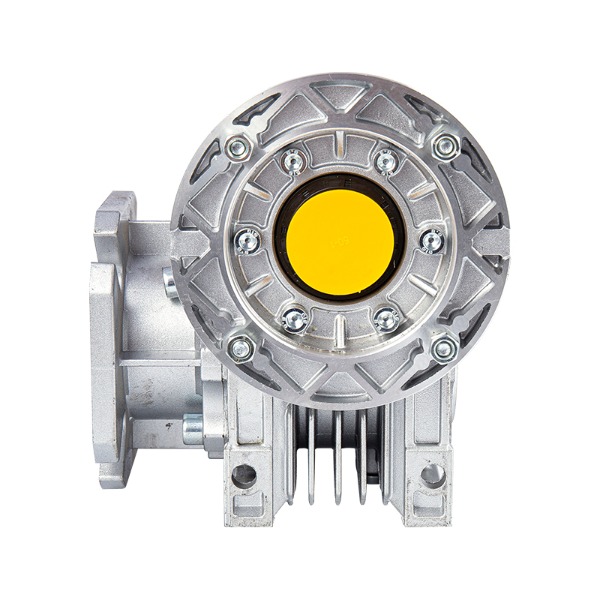

Une boîte de vitesses à vis sans fin est un type spécifique d'engrenage dans lequel une vis sans fin (un engrenage en forme de vis) engrène avec une roue à vis sans fin (un engrenage avec des dents qui engagent la vis sans fin). Cette conception permet une transmission de couple élevée et est capable d'atteindre un rapport de réduction significatif dans un espace compact. Les réducteurs à vis sans fin sont largement utilisés dans les applications où les contraintes d'espace et les couples élevés sont un problème, comme dans les convoyeurs, les ascenseurs et même certains systèmes automobiles.

Caractéristiques clés des réducteurs à vis sans fin

• Rapports de réduction élevés : Les réducteurs à vis sans fin peuvent atteindre des réductions de vitesse substantielles en un seul étage, souvent dans la plage de 20 : 1 à 300 : 1, ce qui les rend distinctifs pour les applications à couple élevé.
• Transmission à angle droit : Les réducteurs à vis sans fin permettent un virage à 90 degrés dans le sens de la transmission, ce qui peut être bénéfique pour les conceptions où des contraintes d'espace existantes.
• Fonction autobloquante : L’un des principaux avantages des réducteurs à vis sans fin est leur capacité à s’auto-verrouiller. Cela signifie que lorsque l'engrenage à vis sans fin n'est pas entraîné, il empêche la roue à vis sans fin de tourner, ce qui est utile dans les mécanismes de levage et de maintien.
• Efficacité : Bien que les réducteurs à vis sans fin soient relativement efficaces en matière de transmission de couple, ils ont tendance à avoir un rendement inférieur à celui des autres types d'engrenages en raison des pertes de frottement entre la vis sans fin et la roue à vis sans fin.

Comparaison des réducteurs à vis sans fin avec d'autres types d'engrenages

Bien que les réducteurs à vis sans fin soient très efficaces dans des applications spécifiques, il est important de les comparer avec d’autres types d’engrenages couramment utilisés en termes de leurs avantages et inconvénients.

Réducteurs à vis sans fin et engrenages droits

Les engrenages droits sont le type d'engrenage le plus courant et sont constitués de dents droites parallèles à l'axe de rotation. Ils sont simples, économiques et efficaces en matière de transmission de puissance.

Inconvénients des engrenages droits :

• Les engrenages droits ne sont pas vifs pour les applications nécessitant des rapports de réduction importants. Le fonctionnement à grande vitesse peut entraîner du bruit et de l'usure.
• Ils n'offrent pas la même fonction d'autoblocage que les réducteurs à vis sans fin.

Réducteurs à vis sans fin et engrenages hélicoïdaux

Les engrenages hélicoïdaux comportent des dents taillées en biais par rapport à l'axe de rotation. Cette conception offre un fonctionnement plus fluide et plus silencieux que les engrenages droits, mais nécessite un alignement plus précis.

Inconvénients des engrenages hélicoïdaux :

• Les engrenages hélicoïdaux peuvent être complexes à fabriquer et plus coûteux que les autres types d'engrenages.
• Contrairement aux réducteurs à vis sans fin, ils n'offrent pas de fonctionnalité d'autoverrouillage.

Réducteurs à vis sans fin et engrenages coniques

Les engrenages coniques sont conçus pour transmettre un mouvement entre des arbres qui se croisent, généralement à 90 degrés. Ils sont souvent utilisés dans les applications où les axes des arbres d'entrée et de sortie ne sont pas parallèles.

Inconvénients des engrenages coniques :

• Les engrenages coniques peuvent être plus complexes à installer et à aligner, nécessitant souvent une configuration précise pour fonctionner correctement.
• Ils ont tendance à être plus volumineux que les réducteurs à vis sans fin, ce qui n'est peut-être pas idéal pour les applications compactes.

Avantages et inconvénients des réducteurs à vis sans fin

Avantages :

Conception compacte : Les réducteurs à vis sans fin permettent une réduction de la taille et de l'espace, ce qui les rend adaptés aux espaces restreints.

Rapports de réduction élevés : Les réducteurs à vis sans fin peuvent atteindre des rapports de réduction élevés en un seul étage, ce qui n'est pas possible avec de nombreux autres types d'engrenages.

Autobloquant : Cette fonctionnalité unique est particulièrement utile dans les applications où le maintien de la charge est essentiel, comme dans les ascenseurs et les palans.

Fonctionnement silencieux : En raison de la nature de l'engrenage à vis sans fin, ces boîtes de vitesses ont tendance à fonctionner relativement silencieusement par rapport aux engrenages droits ou coniques.

Inconvénients :

Efficacité inférieure : Les réducteurs à vis sans fin souffrent de friction entre la vis sans fin et la roue à vis sans fin, ce qui entraîne une efficacité moindre par rapport aux autres types d'engrenages.

Génération de chaleur : En raison de la friction, les réducteurs à vis sans fin génèrent plus de chaleur, ce qui peut nécessiter un refroidissement ou une lubrification pour des performances optimales.

Coût : Bien que relativement peu coûteux pour certaines applications, les réducteurs à vis sans fin peuvent être plus coûteux dans les applications à couple élevé en raison de leur nécessité de fabrication de haute précision.

Applications des réducteurs à vis sans fin

Les réducteurs à vis sans fin sont pertinents pour les applications nécessitant des rapports de réduction importants et des conceptions compactes. Ils sont utilisés dans des industries telles que :

• Ascenseurs et ascenseurs : La fonction d’autoverrouillage est cruciale pour empêcher les mouvements inverses.
• Convoyeurs : Convient aux applications où des charges lourdes doivent être déplacées lentement.
• Systèmes automobiles : Utilisé dans les mécanismes de direction et les systèmes de réduction de vitesse.
• Treuils et palans : Indispensable dans les systèmes de levage, offrant un couple élevé dans un espace compact.

Conclusion

Le choix du réducteur adapté à votre application dépend de plusieurs facteurs, notamment les contraintes d'espace, les exigences de couple et les besoins d'efficacité. Bien que les réducteurs à vis sans fin offrent des avantages tels que des rapports de réduction élevés et des fonctionnalités d'autoverrouillage, ils présentent des limites telles qu'un rendement et une génération de chaleur inférieure. D'autres types d'engrenages, tels que les engrenages droits, les engrenages hélicoïdaux et les engrenages coniques, offrent leurs propres avantages, notamment en termes d'efficacité accrue et de fonctionnement plus silencieux.

Comprendre les besoins spécifiques de votre application vous aidera à déterminer quel type de boîte de vitesses est le mieux adapté à vos besoins. En cas de doute, consultez un expert dans les systèmes de transmission à boîte de vitesses peuvent fournir des informations précieuses.

FAQ

1. Quel est le principal avantage d’une boîte de vitesses à vis sans fin par rapport aux autres engrenages ?

• Le principal avantage des réducteurs à vis sans fin réside dans leur capacité à fournir des rapports de réduction élevés dans un espace compact, ainsi que dans leur fonction d'autoverrouillage unique.

2. Comment un réducteur à vis sans fin se compare-t-il en termes d'efficacité à d'autres types d'engrenages ?

• Les réducteurs à vis sans fin sont moins efficaces que les engrenages droits ou hélicoïdaux en raison de la friction entre la vis sans fin et la roue à vis sans fin.

3. Les réducteurs à vis sans fin sont-ils adaptés aux applications à grande vitesse ?

• Les réducteurs à vis sans fin ne sont généralement pas intéressants pour les applications à grande vitesse. Ils sont mieux utilisés dans les réglages à basse vitesse et à couple élevé.

4. Les réducteurs à vis sans fin peuvent-ils être utilisés en extérieur ou dans des environnements difficiles ?

• Oui, les réducteurs à vis sans fin peuvent être utilisés dans des environnements difficiles, mais une lubrification et un refroidissement appropriés peuvent être nécessaires pour gérer la génération de chaleur.
