Dans les systèmes industriels modernes, la transmission mécanique joue un rôle crucial pour garantir des opérations stables et efficaces. Parmi les divers dispositifs de transmission, le réducteur à vis sans fin, également connu sous le nom de réducteur de vitesse à vis sans fin - est devenu largement adopté en raison de sa capacité à fournir un couple élevé à basse vitesse tout en conservant une structure compacte. Cet appareil combine une vis sans fin (semblable à une vis) et une roue à vis sans fin (semblable à un engrenage), créant une méthode de maillage unique qui permet une réduction significative de la vitesse et un transfert de puissance en douceur.

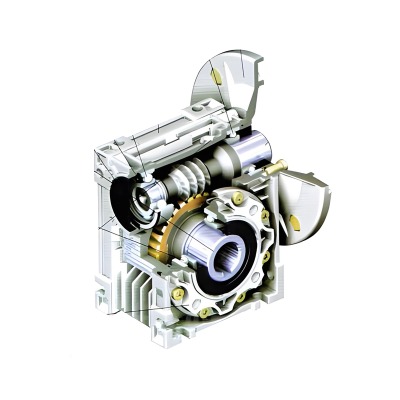

Un réducteur à vis sans fin est un type de dispositif de réduction de vitesse mécanique qui utilise une vis sans fin (un arbre en forme de vis) et une roue à vis sans fin pour transmettre la puissance. La vis sans fin s'engrène avec la roue à angle droit, permettant de ralentir le mouvement de rotation tandis que le couple est considérablement augmenté. Cette méthode d'engrènement unique rend les réducteurs à vis sans fin particulièrement utiles dans les situations nécessitant une conception compacte, une sortie à faible vitesse et un transfert de couple élevé.
Contrairement à d'autres types de réducteurs à engrenages, les réducteurs de vitesse à vis sans fin sont réputés pour leurs propriétés autobloquantes, ce qui signifie que dans certaines conceptions, la vis sans fin peut entraîner la roue, mais la roue ne peut pas entraîner la vis sans fin. Cette caractéristique est très bénéfique dans les applications telles que les systèmes de levage et de convoyage, où les mouvements inverses involontaires doivent être évités.
Comparés à d'autres technologies de réduction à engrenages, les réducteurs à vis sans fin se distinguent par leur simplicité de structure et leur polyvalence d'utilisation. Ils sont largement utilisés dans les équipements d'automatisation, les systèmes de manutention, les machines agricoles et les appareils de levage lourds, grâce à leur fiabilité et leur forme compacte.
| Type de réducteur | Méthode de transmission | Applications courantes | Principales fonctionnalités |
|---|---|---|---|
| Réducteur à vis sans fin | Roue à ver | Levage, convoyeurs, machines industrielles | Couple élevé, faible vitesse, conception compacte |
| Réducteur à engrenages hélicoïdaux | Engrenages hélicoïdaux | Équipement électrique, machines générales | Haute efficacité, faible bruit |
| Réducteur planétaire | Système d'engrenage planétaire | Robotique, équipements de précision | Haute précision, petite taille |
Le réducteur à vis sans fin et sa variante, le réducteur de vitesse à vis sans fin, sont devenus indispensables dans de nombreux secteurs industriels. Leur capacité à combiner une structure compacte avec un couple de sortie élevé les rend idéaux pour les tâches qui nécessitent à la fois fiabilité et efficacité. Des convoyeurs aux appareils de levage, les réducteurs à vis sans fin prennent en charge de nombreux secteurs où la stabilité mécanique est une priorité absolue.
L'une des utilisations les plus courantes concerne les systèmes de convoyeurs et de manutention, où un mouvement fluide et continu est essentiel. La conception compacte permet à ces réducteurs de s'adapter dans des espaces limités, tandis que leurs caractéristiques de couple garantissent un transport stable des marchandises sans glissement.
Dans les machines agricoles, les réducteurs à vis sans fin sont utilisés pour gérer des tâches telles que le travail du sol, le traitement des semences et le transport des récoltes. Leur durabilité permet aux équipements de résister aux environnements extérieurs difficiles, notamment à la poussière et à la boue.
Ils sont également essentiels dans les équipements d’automatisation, où un contrôle précis des mouvements est requis. Qu'ils soient intégrés dans des bras robotiques ou des systèmes de fabrication, les réducteurs de vitesse à vis sans fin permettent un positionnement précis avec un minimum de bruit.
Pour les applications de levage et de levage, les réducteurs à vis sans fin jouent un rôle critique en matière de sécurité. Leur propriété autobloquante empêche tout mouvement inverse, garantissant ainsi que les charges lourdes restent sécurisées même si le moteur s'arrête de manière inattendue.
| Scénario d'application | Type de réducteur recommandé | Considérations clés |
|---|---|---|
| Systèmes de convoyeurs | Réducteur de vitesse à vis sans fin | Fonctionnement continu, stabilité |
| Machines agricoles | Réducteur à vis sans fin compact | Durabilité résistante à la poussière et à la boue |
| Équipement d'automatisation | Moteur à engrenage à vis sans fin | Contrôle de précision, faible bruit |
| Levage et levage | Réducteur à vis sans fin à couple élevé | Sécurité du chargement, sécurité autobloquante |
L'utilisation répandue des réducteurs à vis sans fin et des réducteurs de vitesse à vis sans fin n'est pas seulement due à leur polyvalence, mais également à leurs avantages techniques distinctifs. Ces dispositifs offrent un équilibre entre compacité, puissance et fiabilité, ce qui les rend essentiels dans diverses applications industrielles.
L'un des avantages les plus importants des réducteurs à vis sans fin est leur capacité à fournir un couple élevé même à basse vitesse. Il s'agit d'une caractéristique cruciale dans les applications telles que le levage de charges lourdes et les convoyeurs, où une force stable est nécessaire pour déplacer ou maintenir des charges. En convertissant la vitesse en couple, le système d'engrenage à vis sans fin assure un mouvement fluide et puissant sans à-coups soudains ni instabilité.
La conception du réducteur à vis sans fin à angle droit permet une transmission de puissance efficace dans les espaces restreints. Contrairement aux réducteurs à arbres parallèles, les réducteurs de vitesse à vis sans fin permettent aux ingénieurs de concevoir des configurations de machines compactes sans sacrifier les performances. Ceci est particulièrement utile dans les systèmes d'automatisation et de convoyeurs, où l'efficacité de l'espace a un impact direct sur la productivité.
Le contrôle du bruit est un autre avantage de la technologie des engrenages à vis sans fin. En raison du contact glissant entre la vis sans fin et la roue à vis sans fin, la transmission produit moins de vibrations et des niveaux de bruit inférieurs à ceux d'autres types de réducteurs. Pour les secteurs tels que la robotique, la transformation alimentaire ou l’automatisation des laboratoires, où un fonctionnement silencieux est une exigence, cette fonctionnalité devient un avantage clé.
De nombreux réducteurs à vis sans fin possèdent un mécanisme autobloquant, empêchant le retour en arrière de la roue à vis sans fin. Cela ajoute une couche de sécurité dans les applications de levage, où un mouvement inverse pourrait présenter un risque.
Alors que les réducteurs à vis sans fin ont généralement une efficacité inférieure à celle des réducteurs à engrenages hélicoïdaux en raison du frottement par glissement, les progrès des matériaux, des méthodes de lubrification et de la fabrication de précision ont amélioré leurs performances. Pour certaines applications, le rapport efficacité/sécurité en fait toujours le choix le plus adapté.
Bien que les réducteurs à vis sans fin et les réducteurs de vitesse à vis sans fin soient durables et fiables, leurs performances et leur durée de vie dépendent grandement d'un fonctionnement et d'un entretien appropriés. Une utilisation incorrecte ou une négligence peut entraîner une usure prématurée, une surchauffe ou même une défaillance mécanique. Pour maximiser l’efficacité et la longévité, plusieurs précautions doivent toujours être suivies.
La lubrification est le facteur le plus critique pour maintenir un fonctionnement fluide. La vis sans fin et la roue à vis sans fin fonctionnent par contact glissant, ce qui génère du frottement et de la chaleur. L'utilisation de la bonne huile pour engrenages réduit l'usure et garantit des performances stables. L'huile doit être remplacée périodiquement pour éviter toute contamination par la poussière, l'humidité ou les particules métalliques.
Un alignement incorrect lors de l'installation peut entraîner une usure inégale et une augmentation du bruit. Le montage doit être effectué sur une base stable et sans vibrations, et les accouplements doivent être vérifiés pour déceler tout désalignement. L'utilisation d'un montage à bride ou d'un couplage direct peut contribuer à améliorer la précision.
Chaque réducteur de vitesse à vis sans fin a une capacité de couple nominale. Un fonctionnement constant au-dessus de cette limite accélère l'usure et peut endommager la vis sans fin ou la roue. La surveillance des niveaux de charge et l'intégration de systèmes de protection contre les surcharges garantissent un fonctionnement sûr.
Étant donné que le mouvement de glissement génère de la chaleur, un fonctionnement prolongé à des vitesses élevées ou sous des charges lourdes peut augmenter considérablement la température. Une ventilation, des dispositifs de refroidissement ou des dissipateurs thermiques adéquats doivent être envisagés dans les applications à usage intensif.
La détection précoce de problèmes tels qu’un bruit anormal, des vibrations ou une fuite d’huile peut éviter des temps d’arrêt coûteux. Les inspections programmées aident à identifier les problèmes avant qu’ils ne s’aggravent.
| Tâche de maintenance | Intervalle recommandé | Notes clés |
|---|---|---|
| Remplacement du lubrifiant | Toutes les 1000 heures de fonctionnement | Utilisez de l’huile pour engrenages spécialisée ; éviter les contaminations |
| Inspection des joints | Trimestriel | Prévenir les fuites d'huile, maintenir l'efficacité |
| Surveillance de la charge | Continu | Assurez-vous que le couple reste dans la capacité nominale |
| Contrôle du bruit et des vibrations | Tous les 6 mois | Détecter un désalignement ou une usure précoce |
| Surveillance de la température | Pendant le fonctionnement | Prévenir la surchauffe et prolonger la durée de vie |
La sélection du bon réducteur à vis sans fin ou du bon réducteur de vitesse à vis sans fin est une étape critique pour garantir que les machines fonctionnent efficacement et en toute sécurité. Étant donné que chaque application industrielle a des exigences uniques, le réducteur doit être soigneusement adapté à la charge, à la vitesse et aux conditions environnementales de l’équipement.
La première étape consiste à déterminer la demande de couple de la machine. Pour les équipements de levage ou lourds, un réducteur à vis sans fin à couple élevé est requis. Un sous-dimensionnement du réducteur entraînera une usure prématurée, tandis qu'un surdimensionnement peut entraîner des coûts inutiles.
Le rapport de réduction définit dans quelle mesure la vitesse d'entrée est réduite à la sortie. Les réducteurs de vitesse à vis sans fin offrent une large gamme de rapports, généralement de 5:1 à 100:1, ce qui les rend adaptés aux convoyeurs, aux systèmes d'automatisation et aux équipements de contrôle précis.
Le choix de l’installation dépend de la configuration de la machine. Les options incluent le montage sur base, le montage sur bride et le couplage direct. Pour les systèmes d'automatisation compacts, le montage sur bride offre souvent une précision et une efficacité d'espace supérieures.
Pour les applications dans les laboratoires, la transformation des aliments ou la robotique, les moteurs à engrenages à vis sans fin à faible bruit sont essentiels. Dans les environnements extérieurs tels que l’agriculture, les conceptions résistantes à la poussière et à la boue sont préférées pour garantir une longue durée de vie.
Certaines installations industrielles nécessitent des dimensions d'arbre, des matériaux de boîtier ou des joints spéciaux. Des configurations personnalisées doivent être envisagées lorsque les modèles standard ne répondent pas pleinement aux exigences opérationnelles.
| Paramètre | Gamme typique | Facteurs d’influence clés |
|---|---|---|
| Couple de sortie (Nm) | 50 – 5000 | Charge de l'équipement et cycle de service |
| Rapport de réduction | 5:1 – 100:1 | Réglage de la vitesse requis |
| Méthode de montage | Base, bride, montage direct | Contraintes d’espace et besoins de précision |
| Niveau de bruit | < 65 dB | Exigences de l'environnement d'application |
| Durée de vie | 10 000 heures (avec précaution) | Lubrification, conditions de charge, refroidissement |
Le paysage industriel évolue rapidement et le rôle des réducteurs à vis sans fin continue de s'étendre en réponse aux nouvelles demandes technologiques. Bien que ces dispositifs soient déjà bien établis pour leur couple élevé et leur conception compacte, les développements futurs devraient améliorer leur efficacité, leur adaptabilité et leur longévité. Plusieurs tendances clés façonnent la prochaine génération de réducteurs de vitesse à vis sans fin.
Traditionnellement, les réducteurs à vis sans fin ont été considérés comme moins efficaces que les alternatives hélicoïdales ou planétaires en raison du frottement de glissement. Cependant, les progrès en matière de géométrie des engrenages, de finition de surface et de technologie de lubrification contribuent à minimiser les pertes d'énergie. En optimisant les profils de dents et en réduisant la résistance au frottement, les fabricants obtiennent une efficacité plus élevée des réducteurs à vis sans fin, ce qui les rend plus attrayants pour les industries soucieuses de l'énergie.
À mesure que les industries adoptent la transformation numérique, les réducteurs à vis sans fin intelligents avec capteurs intégrés deviennent une possibilité. Ces capteurs surveillent des paramètres tels que la température, les vibrations et la charge en temps réel, transmettant des données aux systèmes de maintenance prédictive. Cette surveillance intelligente réduit les temps d'arrêt imprévus et garantit un fonctionnement sûr, en particulier dans les applications d'automatisation et de levage de charges lourdes.
L’utilisation de matériaux innovants détermine également l’avenir des réducteurs à vis sans fin. Les alliages spécialisés, les boîtiers composites et les revêtements résistants à l'usure contribuent à augmenter la durabilité et à réduire la fréquence de maintenance. Des matériaux légers sont étudiés pour les machines compactes, sans compromettre la résistance.
La réduction du bruit reste une priorité, notamment pour les industries comme la robotique, les laboratoires et les équipements médicaux. De nouvelles approches techniques visant à améliorer la réduction du bruit des réducteurs à vis sans fin devraient permettre un fonctionnement plus silencieux tout en maintenant les performances de couple.
Les futurs réducteurs de vitesse à vis sans fin présenteront probablement des conceptions plus modulaires, permettant aux utilisateurs de personnaliser les rapports, les méthodes de montage et les matériaux du boîtier. Cette flexibilité garantit la compatibilité avec une gamme plus large d’applications et d’industries.
Le réducteur à vis sans fin et sa variante, le réducteur de vitesse à vis sans fin, restent des composants indispensables dans les machines industrielles modernes. Leur capacité à fournir un couple élevé, une structure compacte, un faible bruit et des fonctions de sécurité fiables garantit qu'ils jouent un rôle essentiel dans des applications allant des convoyeurs et équipements agricoles aux systèmes d'automatisation et aux appareils de levage lourds.
Dans le même temps, ces appareils nécessitent une attention particulière à la précision de l’installation, à la gestion de la lubrification, à la surveillance de la charge et à la maintenance régulière. En suivant les précautions recommandées, les opérateurs peuvent prolonger considérablement la durée de vie de l'équipement, réduire les temps d'arrêt et maximiser l'efficacité globale.
